【LTspice入門】④Transient(トランジエント解析)のやり方

無料の電子回路シミュレータLTspiceの便利な使い方や、LTspiceを使った電子回路の解説等を連載します。



本記事の内容

  • LTspiceのTransient(トランジエント解析)のやり方

LTspiceでは以下の解析を行うことができます。

  • Transient(トランジェント解析)
  • AC Analysis(AC小信号解析)
  • DC sweep(DCスイープ解析)
  • Noise(ノイズ解析)
  • DC Transfer(DC小信号伝達関数解析)
  • DC op pnt(DC動作点解析)

今回は最もよく使うTransient(トランジエント解析)について解説します。



LTspice入門】記事リンク



Transient(トランジエント解析)とは

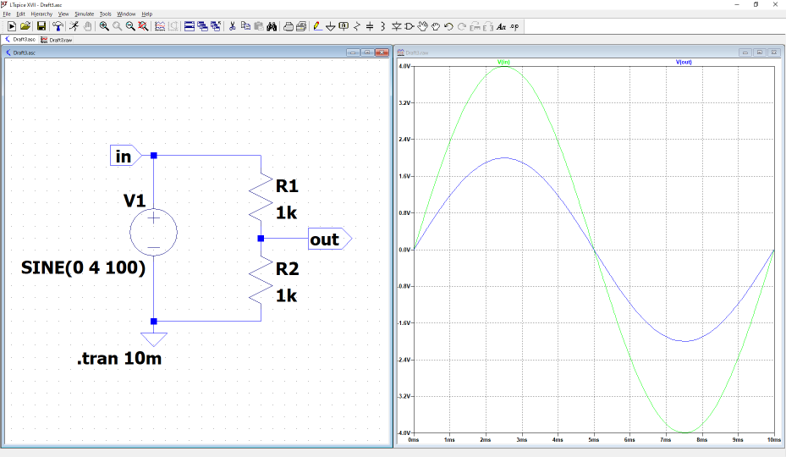

Transient(トランジエント解析)は、電圧や電流、電力の時間応答を解析するのに使います。オシロスコープで電圧を測定するイメージに近いです。Transient(トランジエント解析)を行った例を図1に示します。図1はAC電圧を入力した際の、in(入力)とout(出力)を表示させています。

LTspice_Transient_01

図1

Transient(トランジエント解析)のやり方

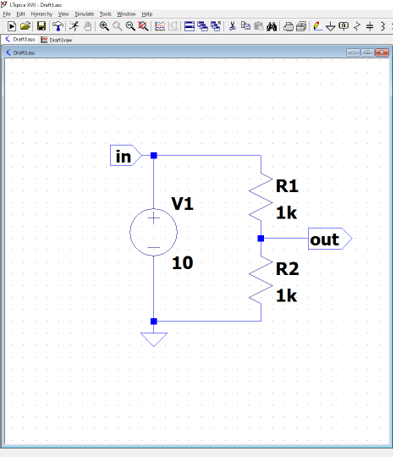

最初に図2の回路図を描きます。各定数は以下に示します。

  • V1(電源):DC10V
  • R1(抵抗):1kΩ
  • R2(抵抗):1kΩ

LTspice_Transient_02

図2

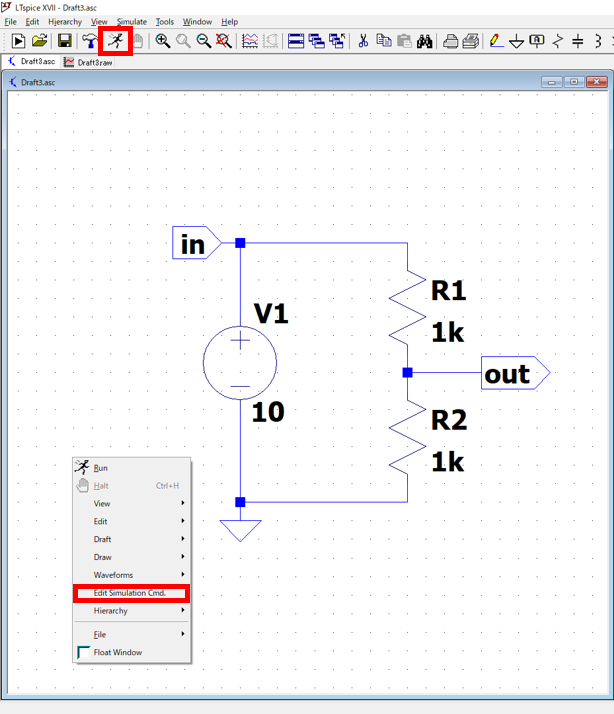

次にTransient(トランジエント解析)を実行させます。通常、この状態で「Run(シミュレーション開始)」をクリックするとTarnsient解析が開始されます。もしTransient解析以外の解析モードになっている場合は、素子や配線がないところで右クリックし、「Edit Simulation CMD.」⇒「Transient」でTransient解析に戻すことができます。

LTspice_Transient_03

図3

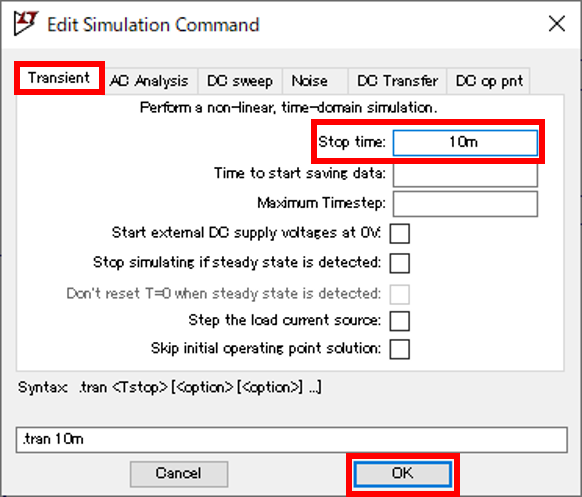

図4の画面が表示されたら、「Stop time:」(シミュレーションの継続時間)に数値を入力し、「OK」を押します。

LTspice_Transient_04

図4

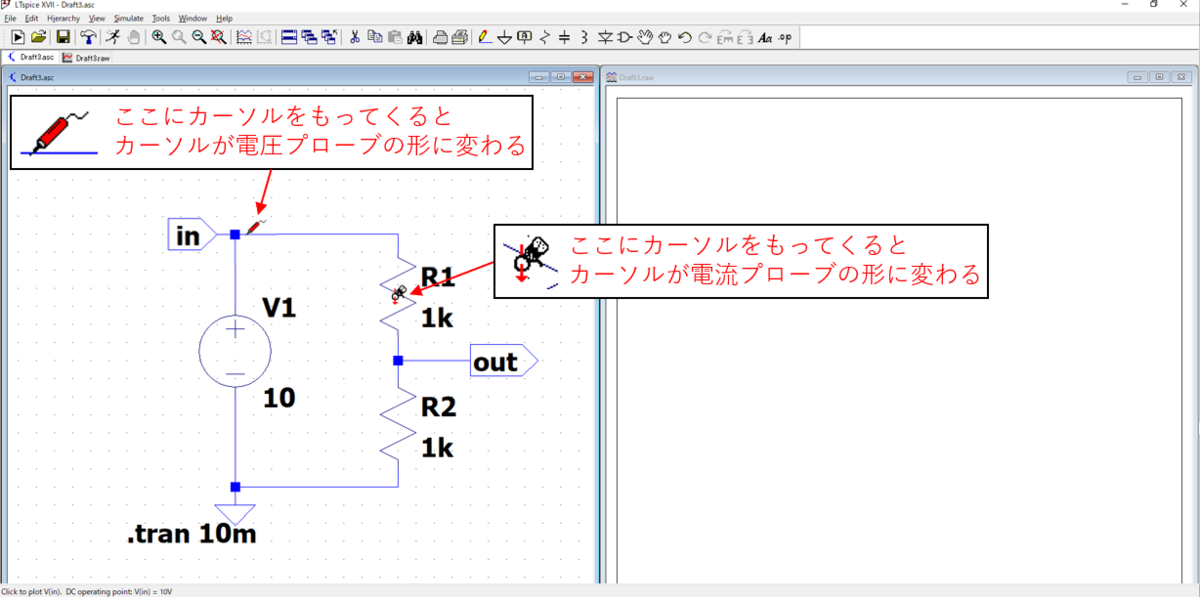

「OK」をクリックすると波形を表示する画面が立ち上がり、回路図上に「.tran 10m」の文字が加わります(図5)。最初は何も表示されないので、回路図上で測定したいところにカーソルを合わせてクリックして波形を表示させます。このとき、回路図上にカーソルを持っていくとカーソルの形が変化します。カーソルが電圧プローブの形のときは電圧波形を、電流プローブの形のときは電流波形を表示させることができます。

LTspice_Transient_05

図5

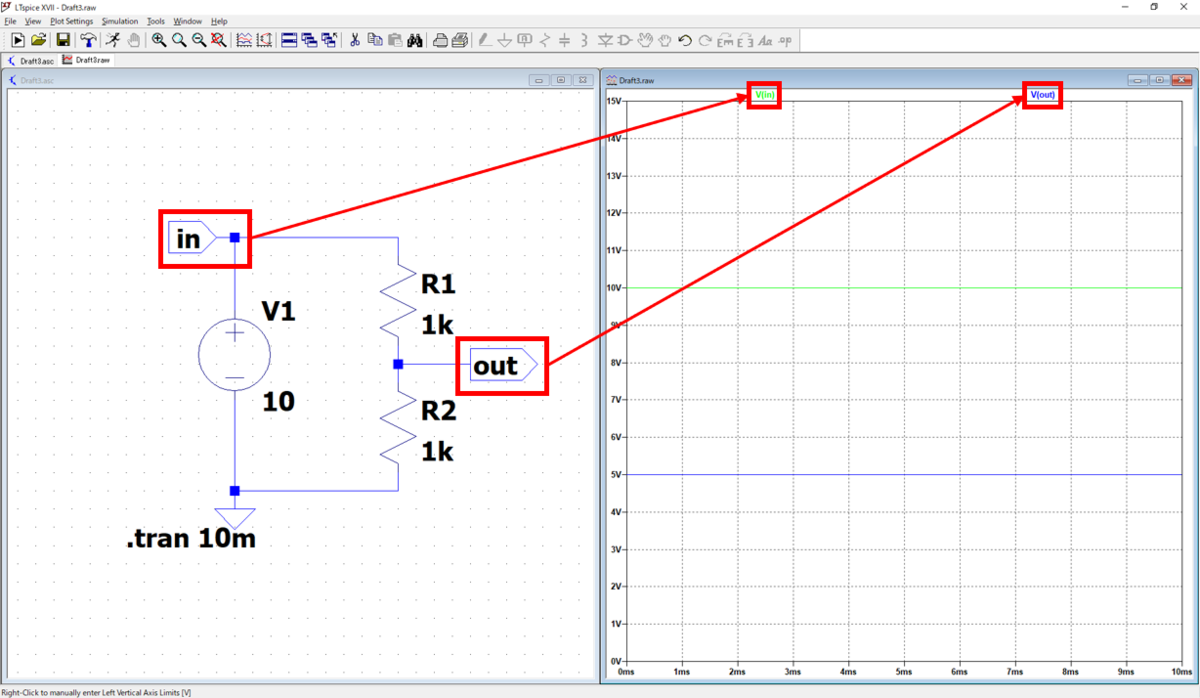

電圧波形を表示させた結果を図6に示します。ここで、あらかじめ測定する箇所に「ラベル」で名前を付けておくと、グラフ画面の波形に名前が反映されます。名前がないと「V(n001)」のように表示されるため、どのグラフがどの測定箇所のものかわかりづらくなります。

LTspice_Transient_06

図6

10VのDC電圧が、抵抗R1とR2で分圧されて5Vになることが確認できました。



AC電圧源の作り方

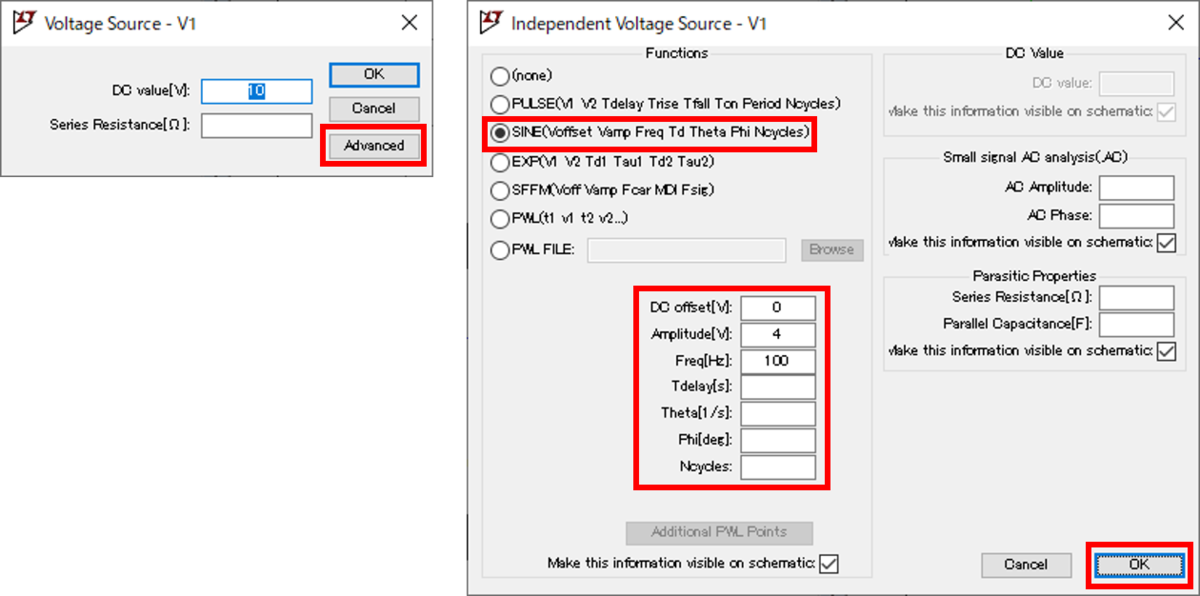

上記ではDC電圧源を使って説明しましたが、AC電圧源に変更することもできます。まず、回路図画面の電源(V1)にカーソルをあてて右クリックします。すると図7(左)が表示されますので、「Advanced」をクリック。図7(右)が表示されたら、「SINE...」にチェックを入れて、sin波のパラメータを入力します。基本的に「DC offset(オフセット)」と「Amplitude(振幅)」と「Freq(周波数)」を設定すれば大丈夫です。最後に「OK」をクリックします。

LTspice_Transient_07

図7

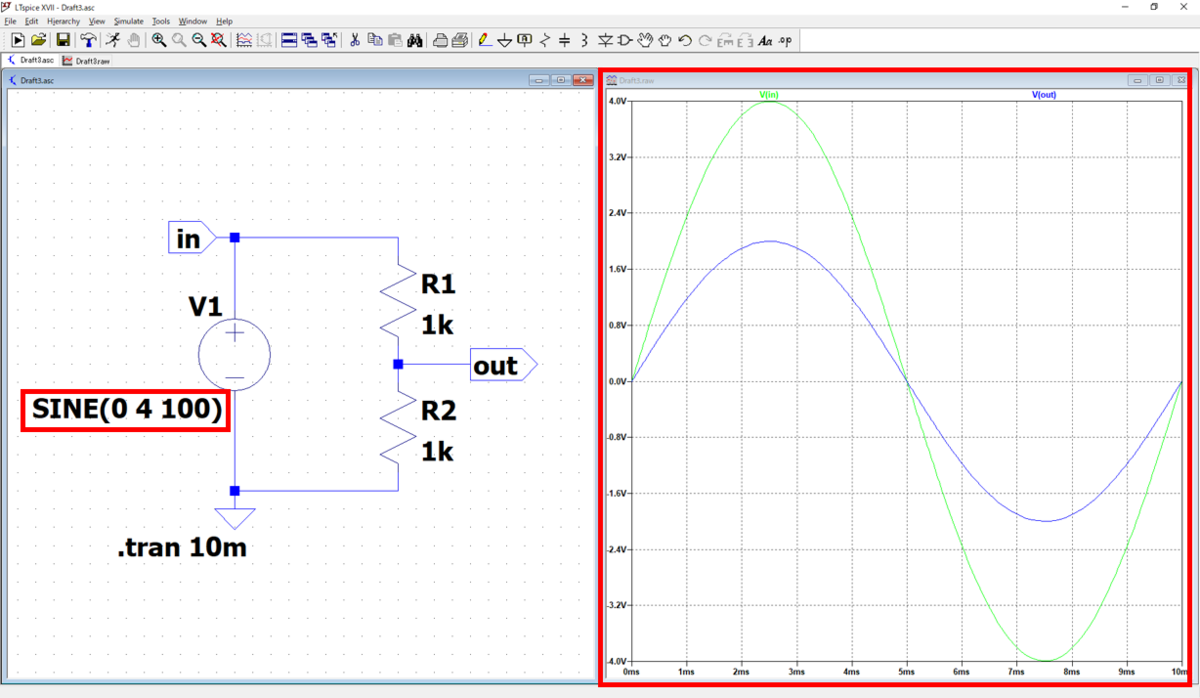

「OK」を押すと図8が表示されます。回路図上では先ほど電圧源のそばについていた「10」(DC10Vを表す)が「SINE(0 4 100)」(オフセット0V、振幅±4V、周波数100Hzを表す)に変わっています。さらに波形表示画面も、設定したsin波が表示されていることが確認できます。

LTspice_Transient_08

図8

この他にも、パルス波や三角波等、いろいろな波形を作ることができます。ぜひ試してみてください。



さらに詳しく学びたい方へ

LTspiceは利用者が多いため様々な書籍が出ています。私の記事でも今後さらに解説していく予定ですが、もっとしっかり学びたいという方は以下の書籍をおすすめします。私も1冊持っていますが、こういった書籍が1冊手元にあると、たまに操作を忘れたときなどにすぐ確認できて便利です。

最後に

今回はLTspice入門第4回としてTransient(トランジエント解析)について解説しました。

ここまでお読みいただきありがとうございました。







【LTspice入門】③回路図の描き方

無料の電子回路シミュレータLTspiceの便利な使い方や、LTspiceを使った電子回路の解説等を連載します。



本記事の内容

  • LTspiceの回路図の描き方を解説

LTspiceでシミュレーションを行うには、最初に回路図を描く必要があります。今回は図1の回路図を例として、部品の配置の仕方、配線の描き方、ラベルのつけ方について解説します。

LTspice_回路図の描き方_01

図1

LTspice入門】記事リンク



部品の配置方法

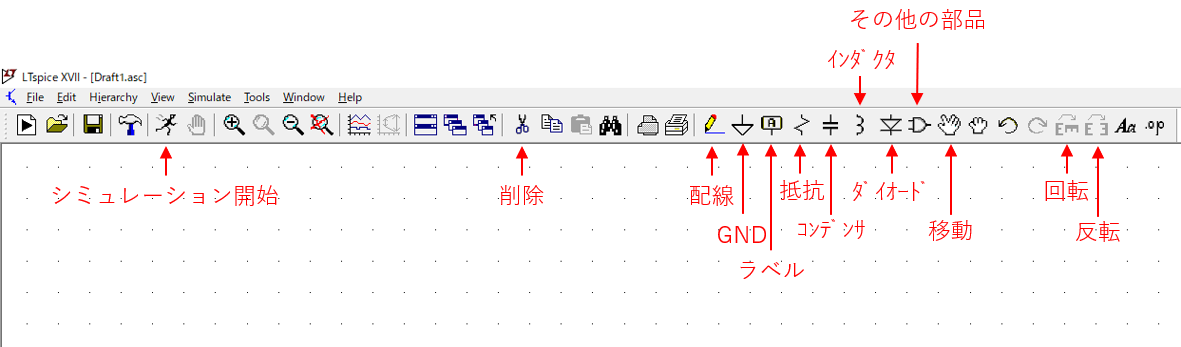

最初によく使う記号を図2に示します。

LTspice_回路図の描き方_02

図2

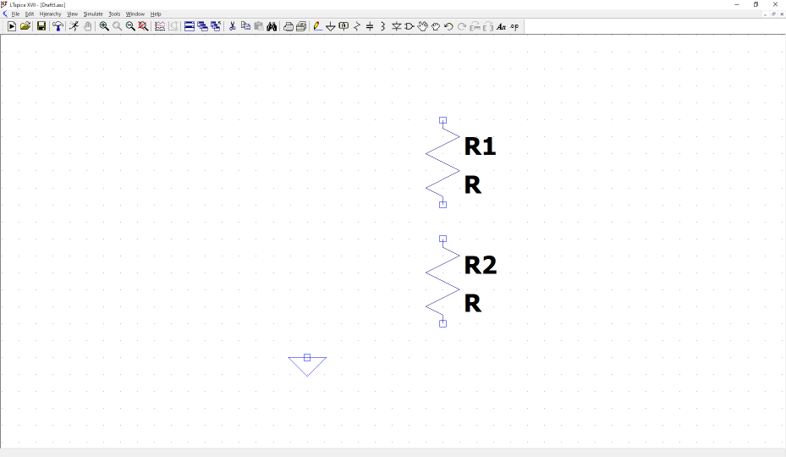

まず「Resister(抵抗)」をクリックします。するとカーソルが抵抗の形になりますので、そのまま配置したいところに持っていってクリックします。同様に「GND」も配置します(図3)。

LTspice_回路図の描き方_03

図3

次に電源を配置します。電源を配置するには、まず「Component(その他の部品)」をクリックします。すると「Select Component Symbol」の画面が立ち上がりますので、「Voltage」を選択し、「OK」をクリックします(図4)。

LTspice_回路図の描き方_04

図4

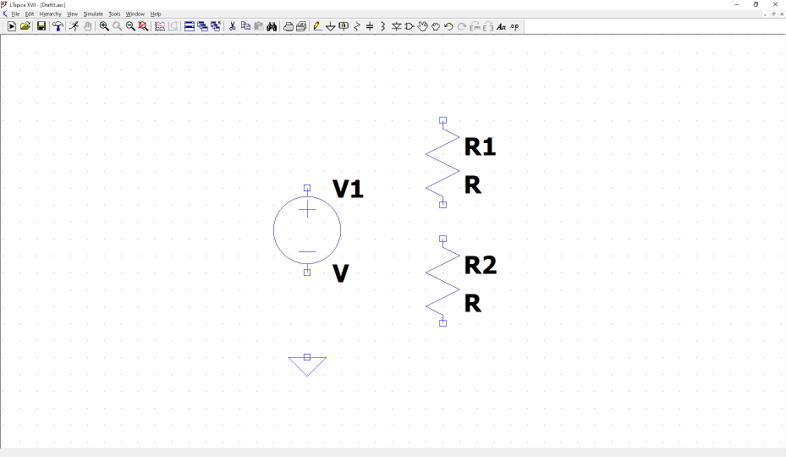

「OK」をクリックすると、先ほどと同様にカーソルが電源の形になりますので、そのまま配置したいところでクリックします(図5)。

LTspice_回路図の描き方_05

図5

値設定

次に配置した部品の値を設定する方法を説明します。部品は「シンボル(形)」「部品名」「値」で表示されています(図6)。

LTspice_回路図の描き方_06

図6

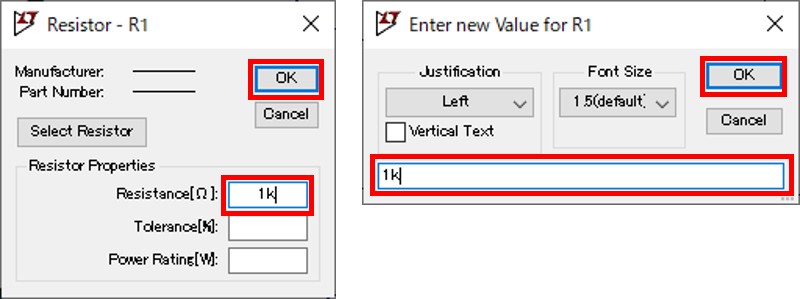

値は、「値」の上で右クリックするか、「シンボル(形)」の上で右クリックすることで設定できます。まず抵抗の値設定の画面を図7に示します。左図が「シンボル(形)」上で右クリックした場合、右図が「値」上で右クリックした場合です。どちらの場合も図の赤枠内に設定したい値を入力し「OK」をクリックします。今回は「1k」(1000Ω)と入力しました。

LTspice_回路図の描き方_07

図7

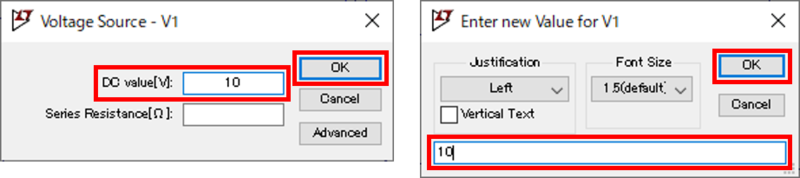

次に電圧源の値設定の画面を図8に示します。先ほどと同様に左図が「シンボル(形)」上で右クリックした場合、右図が「値」上で右クリックした場合です。どちらの場合も図の赤枠内に設定したい値を入力し「OK」をクリックします。今回は「10」(DC10V)と入力しました。

LTspice_回路図の描き方_08

図8

配線方法

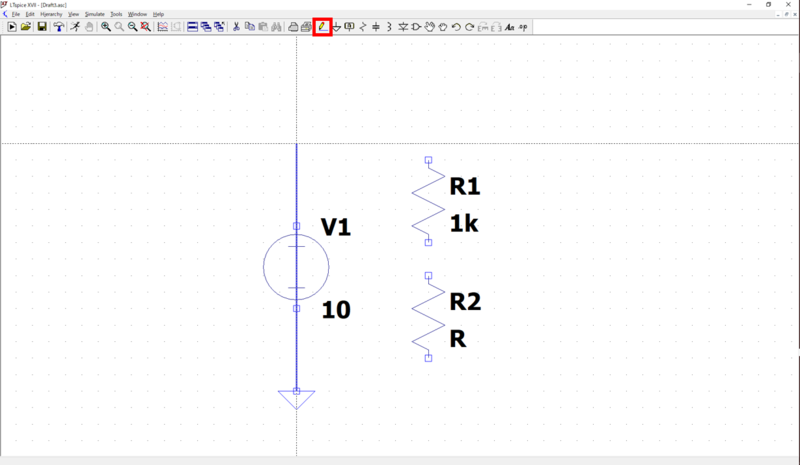

次に配線の方法について説明します。「Wire(配線)」をクリックすると、カーソルが配線モードに切り替わります。その状態で、配線したいところをクリックすると線を引き始めることができます。図9はGNDから配線を始めた状態です。

LTspice_回路図の描き方_09

図9

ここでテクニックとして、部品上を通過するように線を引くと、その部品の両サイドの端子に自動で接続してくれます。図10は、図9のようにGNDから線を引いて、電源を通過させた状態でクリックした結果です。電源の-端子と+端子に線が接続されているのが確認できます。

LTspice_回路図の描き方_10

図10

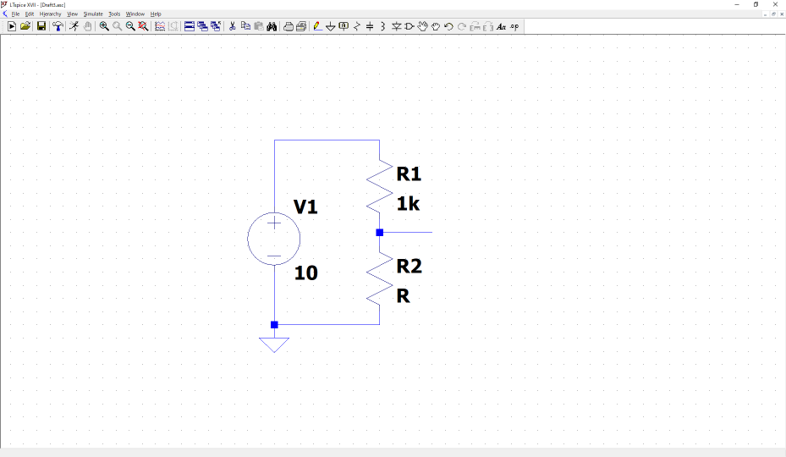

そのまま線を引いて、配線を完了させます(図11)。

LTspice_回路図の描き方_11

図11

ラベルの貼り付け

次にラベルの貼り付け方法について説明します。ラベルの貼り付けは必須ではありませんが、後でシミュレーションをする際に役立つので、やっておくことをおすすめします。

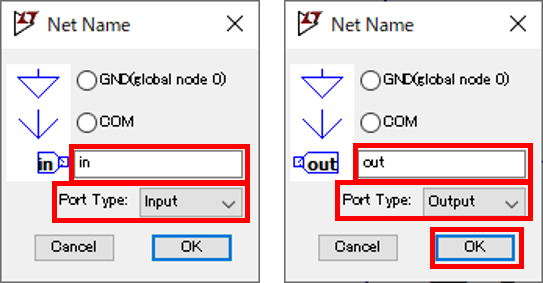

まず「Lavel Net(ラベル)」をクリックします。すると図12の画面が立ち上がりますので、ラベル名を記入し、「Port Type」を設定したのち、「OK」をクリックします。今回はラベル名「in」、Port Type「input」と、ラベル名「out」、Port Type「output」の2つのラベルを作成しました。

LTspice_回路図の描き方_12

図12

「OK」をクリックすると、部品配置と同じようにカーソルがラベルに切り替わりますので、配置したいところでクリックし、ラベルと回路図を「Wire(配線)」で繋ぎます(図13)。

LTspice_回路図の描き方_13

図13

これで回路図が完成となります。今回は「電源」「GND」「抵抗」のみで回路図を作成しましたが、その他にも様々な部品がありますので、ぜひいろいろ試してみてください。



さらに詳しく学びたい方へ

LTspiceは利用者が多いため様々な書籍が出ています。私の記事でも今後さらに解説していく予定ですが、もっとしっかり学びたいという方は以下の書籍をおすすめします。私も1冊持っていますが、こういった書籍が1冊手元にあると、たまに操作を忘れたときなどにすぐ確認できて便利です。

最後に

今回はLTspice入門第3回として回路図の描き方について解説しました。

ここまでお読みいただきありがとうございました。



【LTspice入門】②最初にやっておくべき設定・おすすめの設定

無料の電子回路シミュレータLTspiceの便利な使い方や、LTspiceを使った電子回路の解説等を連載します。



本記事の内容

LTspiceの最初にやっておくべき設定・おすすめの設定

 1. 最初にやっておくべき設定

  1-1. 10の-6乗を表す「μ」を「u」で代用できるようにする

  1-2. グリッドの表示

 2. おすすめの設定

  2-1. 色の変更

はじめに

前回はLTspiceの入手方法について解説しました。

electrical-engineer.hatenablog.com

今回はLTspiceを使う前に、最初にやっておくべき設定、およびおすすめの設定について紹介します。



最初にやっておくべき設定

10の-6乗を表す「μ」を「u」で代用できるようにする

LTspiceでは、「k」で10の3乗、「m」で10の-3乗というように、ローマ字を組み合わせることで数字をコンパクトに表示することができます(例:10000⇒10k)。しかし、10の-6乗を表す場合、デフォルトでは「μ(マイクロ)」となっており、ローマ字ではなく日本語で「マイクロ」と打って変換する必要があります。さらに、パソコンによっては「μ」と打つと文字化けする場合もあり、使い勝手がよくありません。



上記の問題を解決するために、「μ」の代わりに「u」を使えるようにする方法を紹介します。



LTspiceを立ち上げて、ツールバーの「Tools」⇒「Control Panel」をクリックします。

f:id:electrical_engineer:20190508194506p:plain

下図が現れますので、「Netlist Options」をクリックします。

f:id:electrical_engineer:20190508194526p:plain

次に「Style/Convention」の中の「Convert 'μ' to 'u'[*]」にチェックを入れて「OK」を押して完了です。

f:id:electrical_engineer:20190508194539p:plain

グリッドの表示

「New Schematic」をクリックすると、下図(左)の画面が表示されます。

f:id:electrical_engineer:20190508194618p:plain

上図(右)のように抵抗や電源等を配置してシミュレーションを行うのですが、このままだと素子の配置や配線が少しやりにくく感じます。そこで、グリッドを表示させる方法を紹介します。



ツールバーの「View」⇒「Show Grid」にチェックを入れます。

f:id:electrical_engineer:20190508194736p:plain

すると画面が以下のように切り替わります。

f:id:electrical_engineer:20190508194813p:plain

 グリッドを表示させることで、素子の配置や配線がやりやすくなります。

おすすめの設定

色の変更

上記の設定が完了したのちにシミュレーションを行うと、以下の図のようになります(シミュレーションのやり方は次回の記事で説明します)。

f:id:electrical_engineer:20190508195504p:plain

このままでも問題ないのですが、少し見やすいようにするために色の設定について紹介します。



ツールバーの「Tools」⇒「Color Preferences」をクリックします。

f:id:electrical_engineer:20190508201828p:plain

すると下図左の画面が立ち上がります。最初に「Scematic」の色を調整します。「Selected Item」をプルダウンして「Background」に変更します(画面上の背景をクリックしても切り替わります)。次に「Selected Item Color Mix」で白色に調整して「Apply」をクリックします。

f:id:electrical_engineer:20190508201853p:plain

次に「Waveform」の色の調整です。「Waveform」をクリックすると下図に切り替わります。先ほどと同様に「Selected Item」をプルダウンして「Background」に変更したのち、「Selected Item Color Mix」で白色に調整します。次に、「Selected Item」をプルダウンして「Axis」に変更したのち、今度は黒色に調整し「OK」をクリックします。

f:id:electrical_engineer:20190508202142p:plain

上記の作業が完了すると、下図の画面になります。

f:id:electrical_engineer:20190508202339p:plain

このままだとグラフ上に補助線が表示されていないので、補助線を表示させる作業を行います。グラフ上で右クリック⇒「View」⇒「Grid」にチェックを入れます。すると画面が下図のようになります。

f:id:electrical_engineer:20190508202555p:plain

色の調整は必須作業ではありませんが、個人的には調整した方がデフォルトよりも見やすくなる気がします。今回紹介した場所以外にも配線の色やグラフの線の色などをお好みの色に変更できますので、自分の好きな設定にしてみてください。



さらに詳しく学びたい方へ

LTspiceは利用者が多いため様々な書籍が出ています。私の記事でも今後さらに解説していく予定ですが、もっとしっかり学びたいという方は以下の書籍をおすすめします。私も1冊持っていますが、こういった書籍が1冊手元にあると、たまに操作を忘れたときなどにすぐ確認できて便利です。



最後に

本日は「LTspice入門」第2回として最初にやっておくべき設定、およびおすすめの設定について紹介しました。次回はLTspiceの使い方について解説したいと思います。



ここまでお読みいただきありがとうございました。



【LTspice入門】①無料の電子回路シミュレータ「LTspice」の入手方法を解説

無料の電子回路シミュレータLTspiceの便利な使い方や、LTspiceを使った電子回路の解説等を連載します。



本記事の内容

  • 無料の電気回路シミュレータLTspiceの入手方法について解説



LTspiceとは

LTspiceとは、電子回路のアナログ動作をシミュレーションするソフトです。リニアテクノロジー社の略称であるLTと、SPICESimulation Program with Integrated Circuit Emphasis)を組み合わせた名前になっています。



LTspiceは数あるSPICE系シミュレータの中でも、完全無料で制限なく使えるため非常に人気のあるソフトです。私も大学のときだけではなく、社会人になった今でもこのLTspiceを使っています。



LTspiceの入手方法

それではさっそくLTspiceの入手方法について解説していきます。

1. LTspiceのダウンロードページに移動

まずは「LTspice」と検索してANALOG DEVICES社のLTspiceのページに行きます。次のリンク先からも行けます。

https://www.analog.com/jp/design-center/design-tools-and-calculators/ltspice-simulator.html



2. LTspiceをダウンロード

次にLTspiceをダウンロードします。

f:id:electrical_engineer:20190507203241p:plain

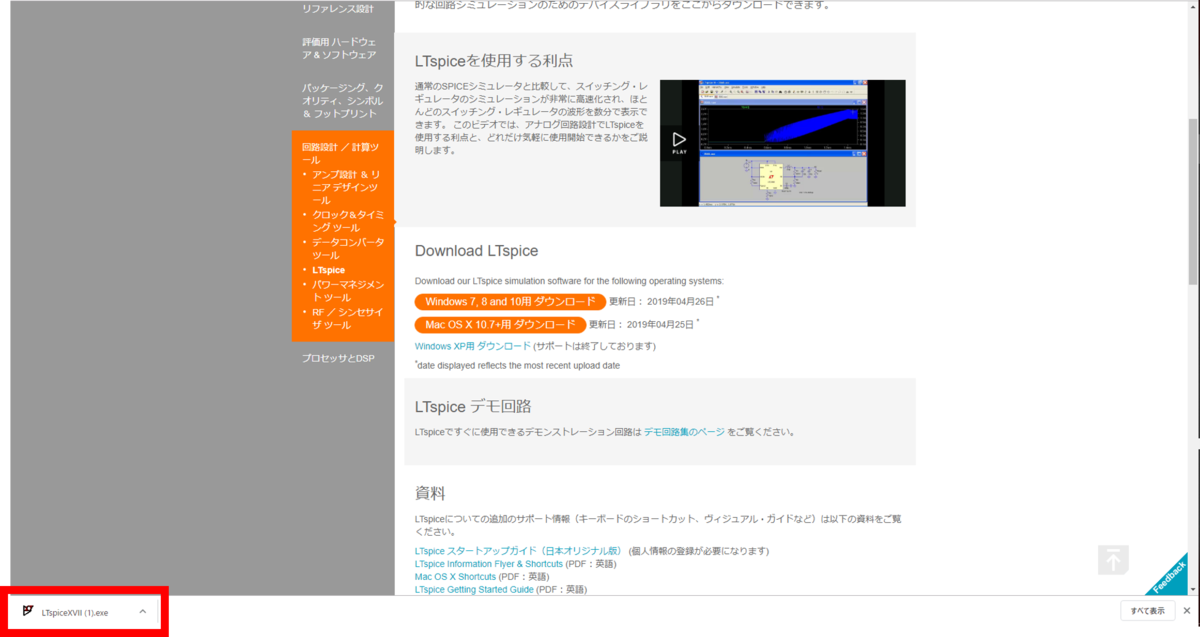

LTspiceのダウンロードページに行ったら、図の赤枠内をクリックします。私のPCはWindows10なので、ここからはWindows10をベースに説明します。

ブラウザにChromeを使っている場合、ダウンロードが完了すると左下に「LTspiceXVII.exe」と表示されます。

f:id:electrical_engineer:20190507203820p:plain



3. LTspiceをインストール

LTspiceのダウンロードが完了したら、次はインストールを行います。上図の赤枠内をクリックします。

f:id:electrical_engineer:20190507204807p:plain

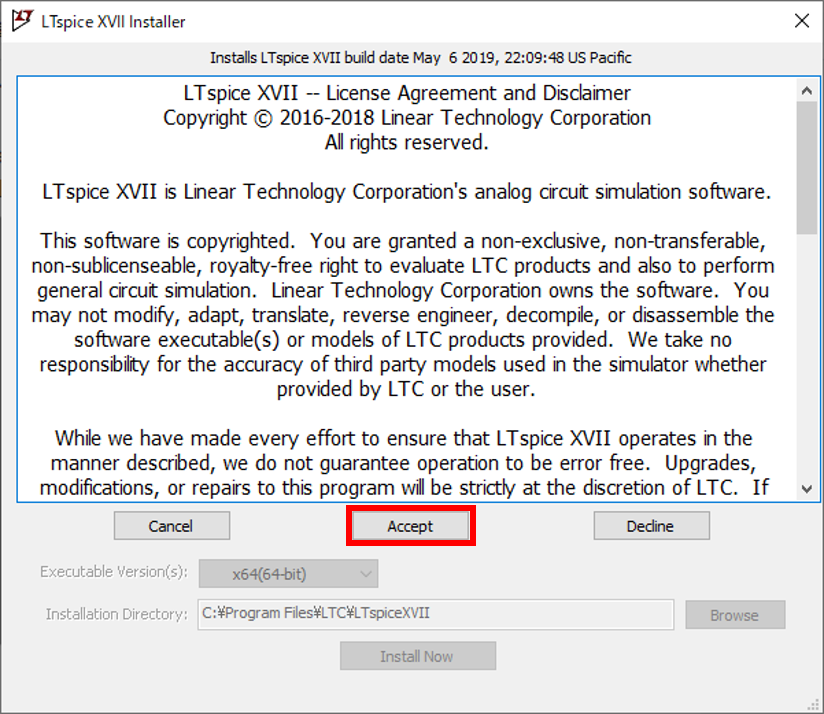

インストーラが立ち上がりますので、「Accept」をクリックします。

f:id:electrical_engineer:20190507205128p:plain

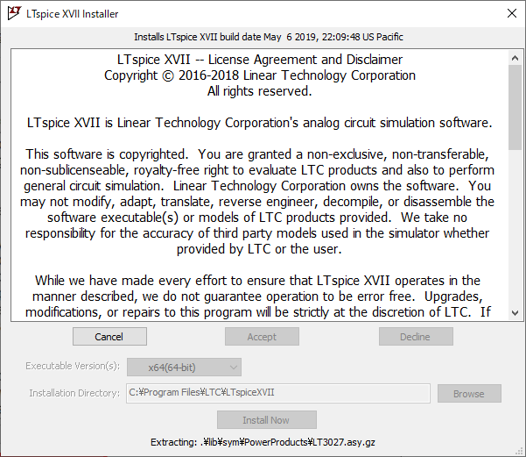

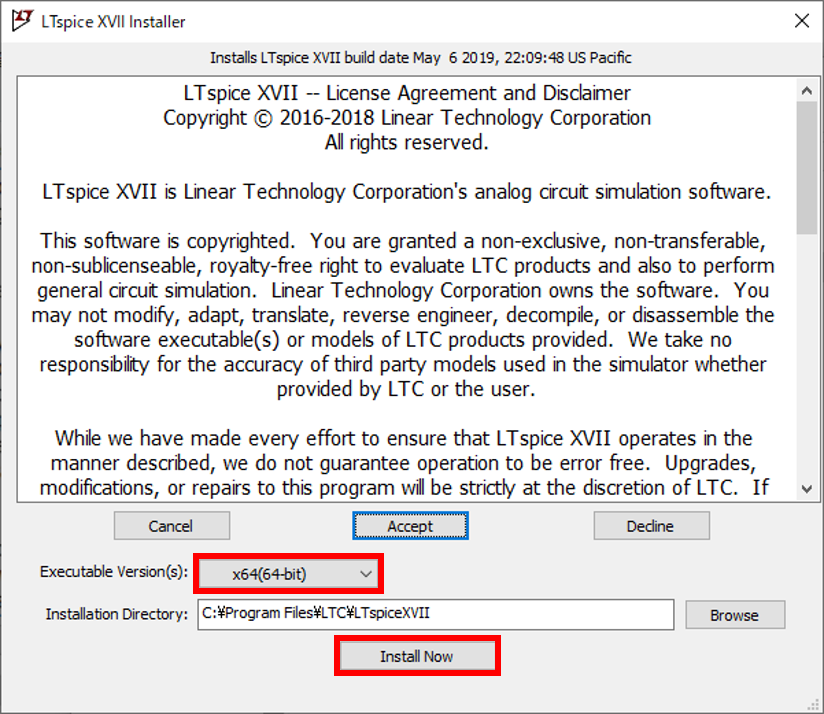

「Accept」をクリックするとインストーラの下部が表示されますので、 「Executable Version(s)」をご自分のPCに合わせて、「Install Now」をクリックします。「Installation Directory」はそのままでかまいません。



f:id:electrical_engineer:20190507210243p:plain

 「Install Now」をクリックすると、インストールが始まりますのでしばらく待ちます。

f:id:electrical_engineer:20190507210349p:plain

インストールが成功すると、上図が現れますので「OK」をクリックします。

f:id:electrical_engineer:20190507210756p:plain

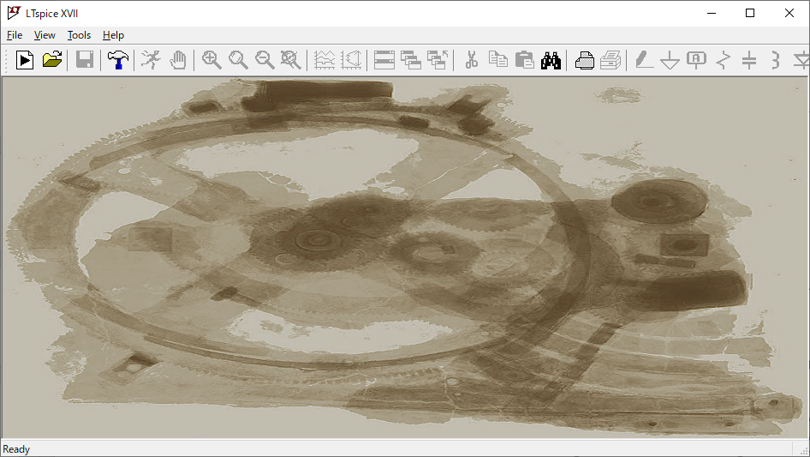

「OK」をクリックすると上図が現れますので、しばらく待ちます。

f:id:electrical_engineer:20190507210508p:plain

上図が表示されたらインストール終了です。お疲れさまでした。



さらに詳しく学びたい方へ

LTspiceは利用者が多いため様々な書籍が出ています。私の記事でも今後さらに解説していく予定ですが、もっとしっかり学びたいという方は以下の書籍をおすすめします。私も1冊持っていますが、こういった書籍が1冊手元にあると、たまに操作を忘れたときなどにすぐ確認できて便利です。



最後に

本日は無料の電子回路シミュレータ「LTspice」の入手方法を紹介しました。次回は「最初にやっておくべき設定・おすすめの設定」についてお話します。

electrical-engineer.hatenablog.com



ここまでお読みいただきありがとうございました。
